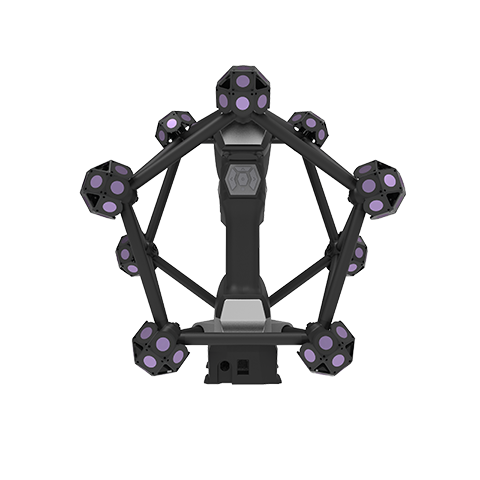

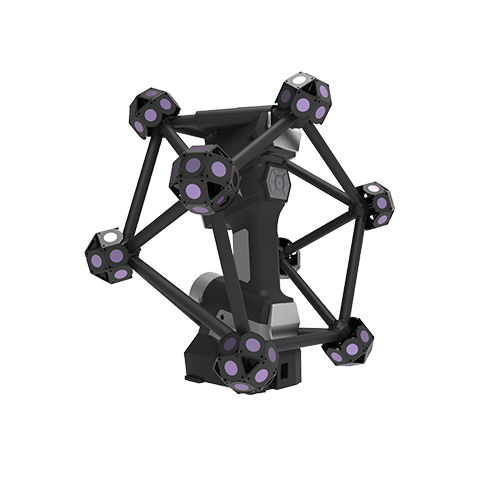

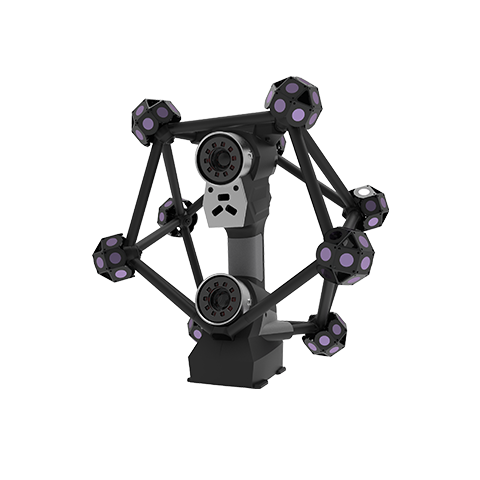

HyperScan Plus 智能光學追蹤3D掃描儀

HyperScan Plus 光學追踪3D 掃描儀採用全藍光技術，具有多種不同的工作模式。標準模式配有34 條十字交叉雷射線，掃描速度高達210 萬次測量/ 秒，快速獲取物體表面的三維數據；精細模式配有7 條平行雷射線，高清還原物體表面的細節信息；孔位閃測模式配有專用光源，可以快速獲取物體表面的圓孔和圓槽資訊。

  1. 詢問
  2. 上一筆
  3. 下一筆

產品特性

  • 全藍光雷射線提升掃描精度與適應性
  • 在標準模式下，34條十字交叉藍色雷射線，掃描速度高達210萬次測量/秒，是普通7線掃描儀的4.3倍；精細模式掃描速度高達85萬次測量/秒
  • 7條平行藍色雷射線可以清晰捕捉產品細節，掃描數據精細度較上一代產品大幅提升

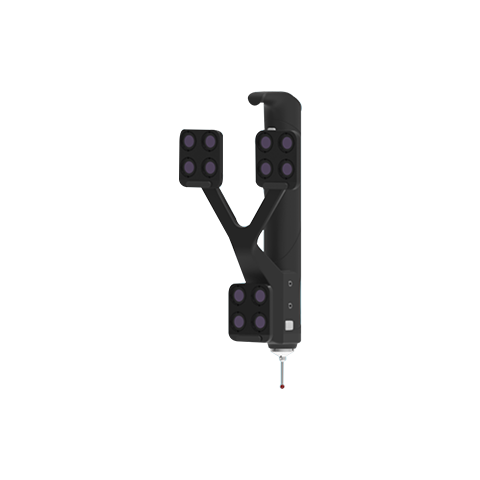

  • 孔位閃測技術應用到跟蹤掃描系統，並增加了孔位測量附件功能，以及導入CAD自動對齊、RPS對齊等功能，測孔適應性和便捷性得到極大提升

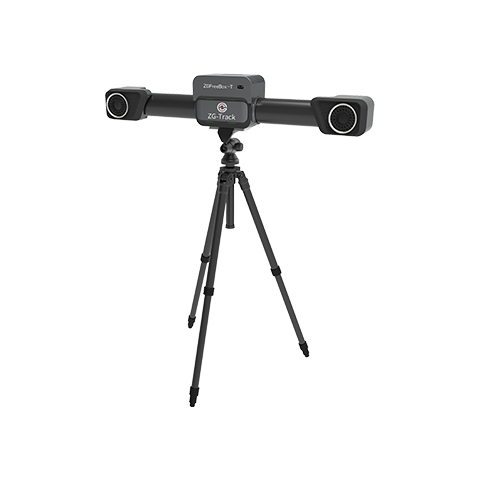

  • 支持單獨貼點掃描模式，以及結合ZG-Track光學追蹤器不貼點掃描模式，兩個模式之間可以通過掃描儀按鈕實時切換，對大型複雜工件適應性強
  • 支持追蹤器ZG-Track + 單掃描儀聯合工作模式，擴展了掃描範圍，無須換站即可輕鬆完成大工件的掃描工作；還可支持多套HyperScan系統聯合工作模式，提升了系統的掃描速度，可以完美匹配在線檢測的需求

產品規格

型號 HyperScan DX-B HyperSacn Plus
掃描速率 標準模式 1,340,000次測量/秒 2,100,000次測量/秒
精細模式 640,000次測量/秒 850,000次測量/秒
掃描區域 最大550x500mm 最大600x550mm
雷射光源 26條藍色雷射線+額外1條深孔+額外7條細節 34條藍色雷射線+額外1條深孔+額外7條細節
雷射類別 II類(人眼安全)
解析度 最高0.02mm
精度 最高0.025mm
追蹤模式體積精度
(含閃測孔位)		 9.6m3 0.064mm 0.06mm
17.6m3 0.078mm 0.075mm
體積精度+PhotoShot 0.044mm+0.015mm/m
基準距 350mm
景深 400mm
貼點模式
(無須追蹤器)		 雷射掃描 體積精度 0.02+0.035mm/m 0.02+0.03mm/m
體積精度+Photoshot 0.02+0.015mm/m
閃測孔位 體積精度 0.03+0.035mm/m 0.03+0.03mm/m
體積精度+Photoshot 0.03+0.015mm/m
掃描物體尺寸範圍(推薦) 0.1-8m
重量 1.5kg
產品型號 ZGFreeBox-S ZGFreeBox-T
重量 1.0kg 1.3kg
尺寸 164x144x66mm 235x130x90mm
電池容量 3400mAh 680CmAh
工作溫度 -10-60℃
工作濕度（非冷凝） 45-75%R.H.
工作時長 3小時(常規掃描)
無線網路 WIFI5G802.11ac
