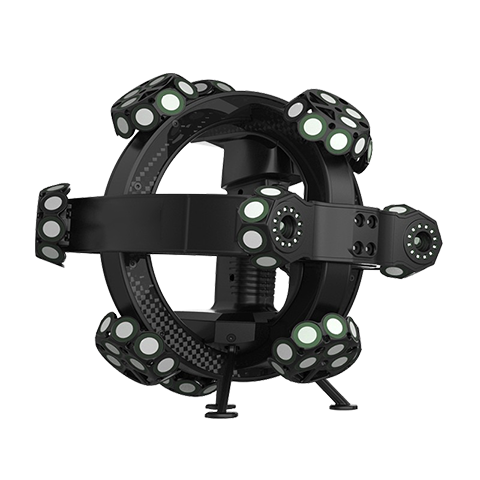

TRACKSCAN 智能光學追蹤3D掃描儀

TrackScan-P系列追蹤式3D掃描系統，採用智能光學追蹤測量技術，配備高品質光學設備，無需貼點即可完成超高精度動態3D測量，可用於航太、汽機車製造、模具製造等行業，滿足品質控制、產品開發、逆向工程、自動化測量等多樣需求。

TrackScan-P系列可搭配便攜式CMM測量光筆T-Probe，可精準獲取工件縫隙、孔位、凹槽等複雜的高精密點雲數據。還可以提供開發連接，與機器人協同工作，實現智能線上批量自動化3D檢測。

产品特性

34j束交叉藍色雷射超快掃描，掃描速度1,900,000次測量/秒，7束平行藍色雷射精細掃描，極致細節；單束藍色雷射掃描，迅速獲取深孔及死角位置3D數據。
支持光學追蹤和標記點追蹤兩種模式，可根據現場工作情況靈活切換。
便攜式CMM測量光筆T-Probe，單點重覆性0.030mm，用於獲取基準孔、隱藏點等關鍵部位。
輕鬆獲取光亮、黑色材質物體3D數據，不易受環境、震動、溫度等外界因素影響

产品规格

型號		TrackScan-P50	TrackScan-P542	TrackScan-p42
掃描模式	高速掃描	42束交叉藍色雷射線	34束交叉藍色雷射線
	精細掃描	7束平行藍色雷射線
	深孔掃描	額外1束藍色雷射線
最高精度(1)		0.025 mm
最大掃描速率		2,600,000次測量/秒	2,200,000次測量/秒	1,900,000次測量/秒
最大掃描面幅		500mm x 600mm
雷射類別		ClassⅡ（人眼安全）
最高解析度		0.020mm
體積精度(2)	10.4^m3	0.060mm		0.064mm
體積精度(2)	18^m3	0.075mm		0.078mm
體積精度(配合MSCAN全局攝影測量系統)		0.044mm+0.012mm/m		0.044mm+0.015mm
T-Probe便攜式三坐標測量筆單點重覆性		0.030mm
孔位置精度		0.050mm		--
掃描物體尺寸範圍(建議)		100-8000mm		200-6000mm
基準距		300mm
景深		400mm.
輸出格式		.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制
工作溫度		-10–40°C
工作溫度(非冷凝)		10–90% RH
傳輸方式		USB3.0
認證		CE, UL		--
專利技術		CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN204963812U，CN204902785U，CN106403845，US10309770B2，CN204854633U，CN105068384B，CN105049664B，CN106403845B，CN111694665A，CN214375417U，CN214379242U，CN214379241U，CN109000582B，CN112802002B，CN210567185U，CN211121096U，CN214149174U，CN114001671B，CN114001696B，CN114554025B，CN114205483B，CN113514008A，US10309770B2，US11060853B2，KR102096806B1，EP3392831B1		CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN105068384，CN105049664，CN204963812U，CN204902785U，CN106403845，US10309770B2
